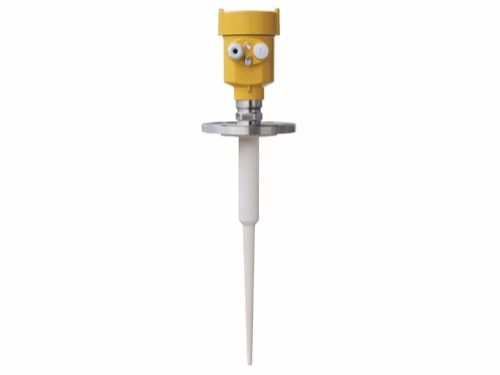

SHLD802 6G雷达物位计「防腐型」
适用介质:液体,特别适合强腐蚀性液体
应用:具有压力的液位测量;污水液位测量;挥发性大的酸碱液位测量;浆料料位测量
防爆认证:Exia IIC T6 Ga/Exd IIC T6 Gb
测量范围:20m
天线:棒式天线(PTFE)
频率:6 GHz
产品概述 PRODUCT OVERVIEW
6GHz智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、 非金属容器或管道内,对人体及环境均无伤害。
产品原理 THE PRODUCT PRINCIPLE
通过天线系统发射并接收能量很低的极短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下,存在虚假回波,用微处理技术和调试软件也可以准确的分析出物位的回波。
防护等级 PROTECTION GRADE
本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如图
如何确保安装满足IP67的要求:
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
请拧紧电缆密封头,见②
请将未使用的电气接口用盲堵堵紧,见③
产品规格 PRODUCT SPECIFICATION
测量介质:液体,特别适合强腐蚀性液体
应用:具有压力的液位测量;污水液位测量;挥发性大的酸碱液位测量
测量范围: 20m
天线:棒式天线(PTFE)
过程温度: -40~130℃(标准型)/-40~180℃(高温型)
过程压力:(-0.1~1.6)MPa
精 度: ±10mm
现场显示:四位LCD可编程
重复性:± 1mm
电源:两线制(DC24V) 四线制(DC24V/AC220V)
防爆等级:Exia ⅡC T6 Ga / Exd IIC T6 Gb
外壳:铝/塑料/不锈钢
过程连接:翻边法兰
外观尺寸 APPEARANCE OF SIZE
技术参数 TECHNICAL PARAMETERS
安装要求 INSTALLATION REQUIREMENTS
推荐位置(2),罐壁至安装短管的外壁应满足以下要求:离罐壁最佳距离为罐体直径的1/4或1/6处,离罐壁的最小安装距离为测量范围的1/10。例如: 10m液位储罐,离罐壁的最小安装距离应1m。
