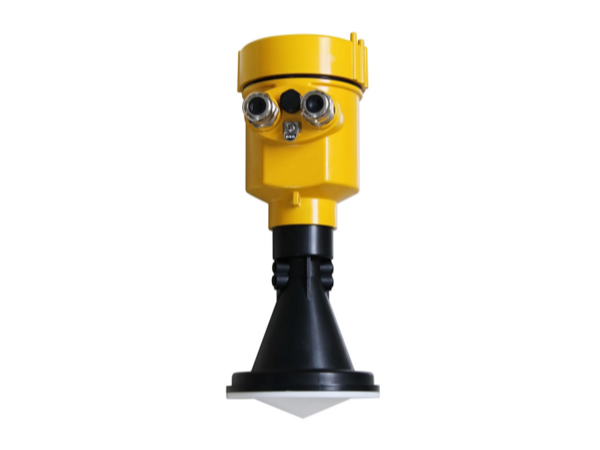

SHLD908S 26G雷达液位计「防腐型」
应用:河道、湖泊、浅滩
测量范围:0~30米
过程连接:龙门框,锁紧法兰从DN 80/ 3" 起
过程温度: -40~8 0℃
过程压力:(-0.1~0.3)MPa
精度:±3mm
频率范围:26GHz
产品概述 PRODUCT OVERVIEW
SHLD90X 系列传感器是26G高频雷达式物位测量仪表,测量距离可达80米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于各种强腐蚀性液体的测量。
产品原理 THE PRODUCT PRINCIPLE
雷达水位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接收脉冲的时间间隔很小(纳秒量级)很难确认,90X系列26G雷达水位计采用一种特殊的解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。
产品特点 PRODUCT FEATURES
行业推荐的雷达水位计采用了26GHz的发射频率,因而具有:
1.波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性。
2.天线尺寸小,便于安装和加防尘罩等天线防护装置。
3.重量较轻约1KG,便于安装。
4.测量范围可达70米,覆盖大型水库等水位测量。
5.多种输出电路接口与采集系统配合。
6.采用脉冲工作方式,雷达水位计发射功率极低,对人体及环境均无伤害。
产品规格 PRODUCT SPECIFICATION
应用:河道、湖泊、浅滩
测量范围: 30米
过程连接:龙门框,锁 紧法兰从DN 80/3" 起
过程温度:-40~80℃
过程压力:(-0.1~0.3)MPa 精度: ±3mm 频率范围:26GHz
防护等级: IP67 / IP65
供电电源: DC(6—24V)/四线 DC 24V / 两线
信号输出: RS485/Modbus 协议 4~20mA/Hart 两线
现场显示:可选
外 壳:铝/ 塑料
外观尺寸 APPEARANCE OF SIZE

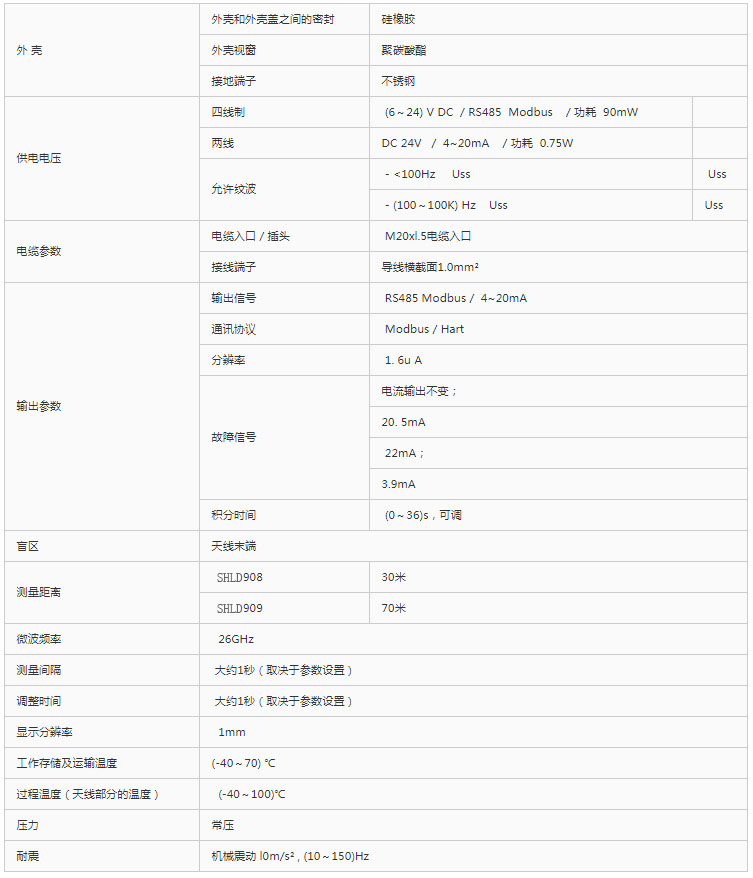

技术参数 TECHNICAL PARAMETERS
安装要求 INSTALLATION REQUIREMENTS
