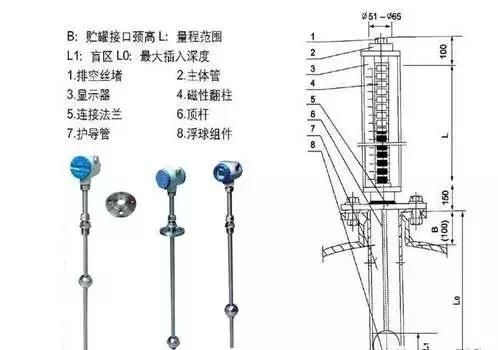

磁浮球液位计原理结构

一、主要原理

石环仪表磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。

该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（4～20mA）信号；同时配合其他转换器，输出电压信号或者开关信号（也可以按照客户需求转换器由公司配送）。从而实现电学信号的远程传输、分析与控制

二、适用范围及特点

该产品采用优质磁体和进口电子元件，使产品具有：结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

该产品几乎可以适用与各种工业自动化过程控制中的液位测量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

三、主要技术参数举例

正常工作条件：

• 环境温度：-20～80℃；

• 相对湿度：5%～100%（包括直接湿）；

• 环境压力：86kPa～108 kPa；

• 工作压力（MPa）：常压、1、2等；

• 插入深度（mm）∶200～6000，超过6000mm的可选择柔性连杆（也称为投入式浮球液位计）；

• 测量范围（mm）∶8～5840；

• 测量精度：

测量范围 (m)

0～0.5

0.5～2

2～6

测量精度 (%)

2

1

• 盲区：66～120mm（以水为介质）；

• 介质温度：-20～125℃；

• 介质粘度：≤0.05 Pa·S；

• 介质密度：0.35～0.5 g/cm3、0.5～0.75 g/cm3、0.75～1.5 g/cm3；

• 防爆标志：ExdⅡCT6、ExdⅡCT5；

• 外壳防护等级：IP65

四、信号输出形式：

ＵＨＳ系列液位计：4～20mA电流信号 、4～20mA/HART、附带开关信号等。

ＵＨＫ系列液位开关：常开或常闭的报警信号。

五、安装注意事项：

浮球液位计正确使用方法:

（1）使用前首先检查液位计是否在检定周期内，否则，应进行校验，不合格及时更换。

（2）传感器应水平安装，下入长度应符合技术要求。

（3）传感器与防爆接线盒之间要连接紧固、严密，不得漏进雨水。

（4）接线要按使用说明书进行，不能短接或接错。

（5）浮球液位计要工作在设定测量范围内，不得超量程工作。

浮球液位计正确维护方法:

（1）传感器在运行6个月至1年后，应进行外观检查和常规校验。

（2）定期检查传感器是否受外力发生弯曲变形，以免造成卡球故障。

（3）定期检查传感器磁性感应开关元件是否老化失灵，每月不少于1次。

（4）传感器检定周期为1年。

（5）检查浮球液位计保护套管不得有渗漏水现象。

六、常见故障及解决办法

故障现象 采取措施 浮子上下挪动不够灵敏

由于液位计装置不当惹起的，上下法兰的中心应在一条线上，应与程度面垂直 。

浮子在某一位置呈现 “吸住”现象

是液位计穿过钢制平台时，与钢板间隔过近产生的。此间距在100㎜左右即能确保对磁性浮子不产生影响。

输出信号产生频繁扰动或有干扰脉冲

检查信号电缆屏蔽层能否牢靠接地，还可用信号隔离器来处理。

浮子难以浮起且浮子挪动不灵敏的状况

是由于磁性浮子上沾有铁屑或其他污物形成的。可先排空介质，再取出浮子，消弭磁性浮子上沾有的铁屑或其他污物即可。
